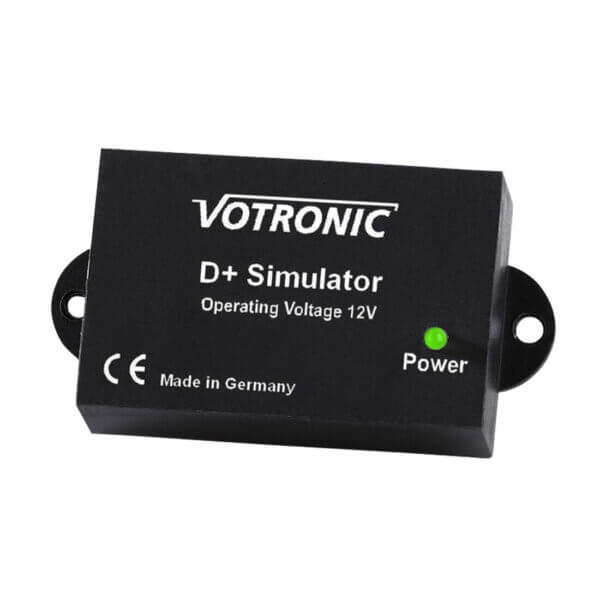

D+ Simulator Votronic®

Beschreibung

Steuereinheit zur Erkennung der Ladefunktion in einem 12-V-System

Wenn man möchte, dass ein Ladegerät/Booster oder ein anderes Gerät nur eingeschaltet ist, wenn der Motor läuft (wenn der Generator Strom liefert), muss dies über ein Trennrelais erfolgen, das das Gerät beim Ausschalten bzw. Einschalten des Motors trennt und wieder einschaltet. Normalerweise wird der D+-Ausgang des Generators zur Steuerung des Relais für das Ein- und Ausschalten verwendet.

Häufig ist D+ im Fahrzeug nicht verfügbar oder existiert gar nicht, wie dies bei vielen modernen Generatoren der Fall ist. Der VOTRONIC D+ Simulator ist dann die Lösung. Er erzeugt ein spannungsgesteuertes Signal an das Relais, das eingeschaltet wird, sobald die Spannung der Starterbatterie anzeigt, dass der Generator lädt. Weitere Anwendungsmöglichkeiten dieser Funktion sind auch andere Arten von Verbrauchern, die nur aktiviert werden sollen, wenn die Batterie ausreichend geladen ist, wie z. B. die Klimaanlage während der Fahrt, der Kühlschrank oder die Heizbox.

Spannung: 12 V / max. 1,0 A
Einschalten: 13,7 V
Ausschalten: 13,0 V
