Beschreibung

Kompaktes 190-W-Modul mit Shingle-Zellen und PERC-Technologie – maximiert die Energieproduktion und minimiert partielle Verschattungseffekte

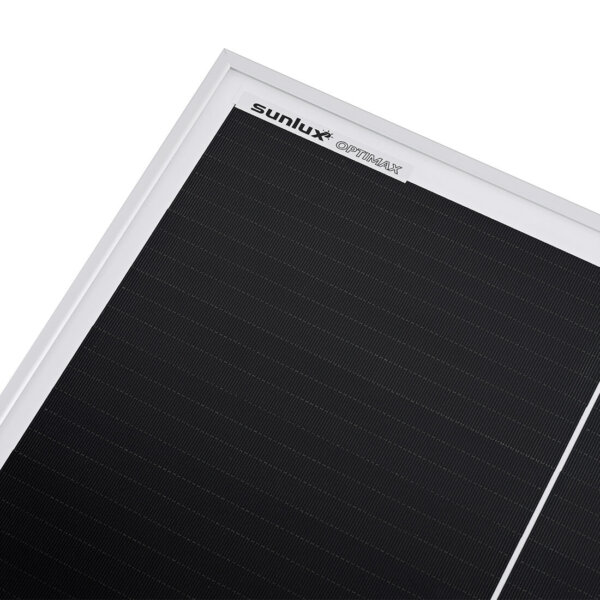

Sunlux® OPTIMAX – Eines der effizientesten Solarmodule auf dem Markt, hergestellt mit Shingle-Technologie in Kombination mit monokristallinen PERC-Zellen. Dies ist das richtige Solarmodul für Sie, wenn Sie ein erstklassiges Solarmodul mit hohen Anforderungen an Qualität und Wirkungsgrad suchen.

Die Shingle-Cell- Technologie minimiert Verluste durch partielle Verschattung im Vergleich zu einem herkömmlichen Modul, bei dem die Zellen mit Sammelschienen verbunden sind. Die Minimierung von Verlusten durch Verschattung ist besonders wichtig bei Installationen auf Wohnmobilen, Wohnwagen und Booten, wo die Module häufig durch Masten, Bäume, Antennen und Ähnliches verschattet werden. Die Shingel-Cell-Technologie verfügt außerdem über eine bessere Wärmeableitung, was zusätzlich dazu beiträgt, die Leistung bei warmen und windstillen Bedingungen aufrechtzuerhalten.

Die PERC-Technologie bietet im Vergleich zu monokristallinen Standardzellen mehr Leistung bei schwachem, diffusem Sonnenlicht und bei niedrigen Einstrahlungswinkeln.

Sunlux-Paneele werden nach hohen Qualitätsstandards hergestellt, um eine hohe Effizienz und lange Lebensdauer zu gewährleisten. Lesen Sie hier mehr über unsere Qualitätsprüfungen.

Montage

Dieses Panel eignet sich gut für die meisten Installationen, sowohl für Wohnmobile, Wohnwagen als auch für Off-Grid-Systeme in Ferienhäusern. Im Sunlux-Sortiment finden Sie eine Reihe von passenden Montagehalterungen, die mit den Abmessungen des Panels kompatibel sind.

Für den Anschluss ist das Panel mit einem vormontierten 90 cm langen Kabel mit standardisierten MC4-Steckern ausgestattet.

Über die Shingle-Cell-Technologie

Die Zellen in herkömmlichen kristallinen Siliziummodulen sind mit dünnen Metalldrähten, sogenannten Busbars, verbunden.

Es gibt drei offensichtliche Herausforderungen bei dieser Art von Anschlussprinzip, die sich auf die Umwandlungseffizienz und Leistungsstabilität des Modulators auswirken.

1. Die Metallgitterlinien und der Zellzwischenraum nehmen einen großen Teil der lichtempfangenden Fläche auf der Vorderseite des Moduls ein.

2. Stromverluste in den Metallleitern.

3. Der Stromkreis ist aufgrund von Hitze und Kälte Rissen und Korrosion ausgesetzt, was zu einer abwechselnden Kontraktion und Ausdehnung während des Temperaturwechselzyklus führt.

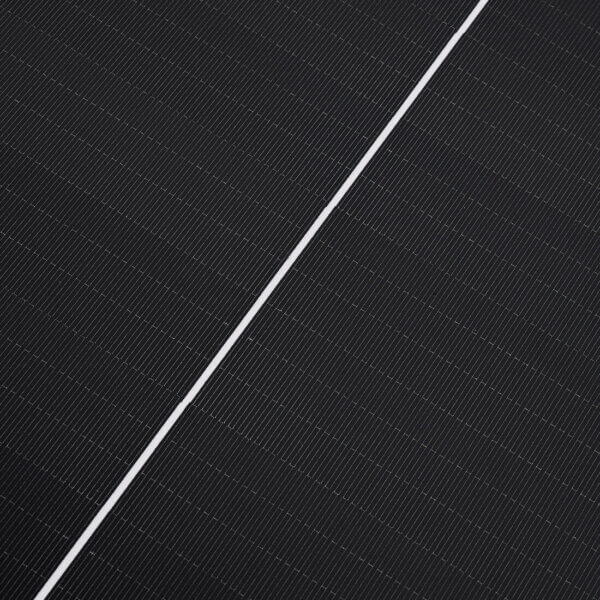

Die Shingle-Cell-Technologie ist ein Verfahren, bei dem die Zellen mit einem Laser in kleinere Streifen geschnitten und mit einem leitfähigen selbstklebenden Kontaktmaterial auf der Rückseite der Zellen zu einer Kette verbunden werden. Die Zellketten können entweder vertikal oder horizontal miteinander verbunden werden.

Die Zellen sind durch Überlappung von der Rückseite einer Zelle zur Vorderseite der nächsten Zelle miteinander verbunden, ganz ohne Stromleiter auf der Vorderseite der Zelle und ohne Zwischenraum zwischen den Zellen. Dadurch wird die nutzbare Fläche des Moduls voll ausgenutzt und die gesamte Zelloberfläche wird dem Sonnenlicht ausgesetzt. Gleichzeitig werden Stromverluste von einer Zelle zur anderen minimiert.

Ein weiterer Vorteil ist die erhöhte Zuverlässigkeit, da die Verbindung zwischen den Zellplatten im Vergleich zu einer herkömmlichen Busbar-Verbindung besser und sicherer ist. Bei der überlappenden Shingle-Cell-Technologie wird stattdessen eine Oberflächenverbindung mit Hilfe eines leitfähigen Klebematerials verwendet. Dies verbessert die Leitfähigkeit zwischen den Zellplatten erheblich, wodurch das gesamte Modul zuverlässiger wird und ein Zellkreis mit minimalem Widerstand entsteht. Da der Widerstand minimiert wird, entsteht auch nur minimale Wärme und das Risiko von sogenannten „Hot-Spots” auf der Moduloberfläche wird minimiert.

Überlappende Shingle-Zellen links und konventionelle Zellverbindung mit Sammelschienen rechts.

Vorteile

Im Vergleich zu herkömmlichen PERC-Modulen kann die überlappende Zelltechnologie über einen Zeitraum von 25 Jahren mehr als 7 % mehr Strom und insgesamt 17 % mehr Leistung erzeugen.

1) Die Technologie reduziert den Busbar-Verlust um 3 %.

Die Lichtempfangsfläche wird ebenfalls um 4 % vergrößert (keine Metallleiter auf der Zelloberfläche und kein Abstand zwischen den Zellen vergrößern die Fläche der Zelle, die für Licht empfänglich ist). Insgesamt wird die Stromproduktion um 7 % gesteigert.

2) Unter realen Bedingungen werden aufgrund der teilweisen Verschattung etwa 15–20 % mehr Strom erzeugt.

Überlappende Zellmodule sind als Parallelschaltung ausgelegt. Wenn das Modul teilweise verschattet ist, sind die Verluste daher geringer.

Wenn eine Zelle auf einem Shingle-Zellmodul teilweise verschattet ist, bedeutet dies, dass nur eine Reihe von Zellen keine Energie mehr produziert, im Gegensatz zu einem herkömmlichen Modul, bei dem die Verluste durch Verschattung höher sind, da stattdessen der gesamte Zellkreis betroffen ist.

Der Stromfluss in einem herkömmlichen Panel (links) und der Stromfluss in einem Modul mit überlappenden Zellen (rechts).

3) Eine bessere Verbindung zwischen den Zellen sorgt für mehr Zuverlässigkeit.

Durch die überlappende Verbindungsmethode zwischen den Zellen wird das Risiko von Rissbildung, Korrosion und Hitzeschäden an den Zellen im Laufe der Zeit eliminiert.

Eigenschaften

• Effiziente Shingle-Technologie und PERC-Zellen.
• Entwickelt, um dem nordischen Klima standzuhalten (widersteht einem Winddruck von 3800 Pascal und einem Schneedruck von 5400 Pascal).
• Aluminiumrahmen mit selbstentleerender Konstruktion
• Hagelbeständiges Antireflexglas
• Selbstreinigende Oberfläche – dank einer antireflektierenden hydrophoben Beschichtung.
• Wetterfeste Anschlussdose mit 900 mm 4,0 mm² Kabel und MC4-Steckern auf der Rückseite

Anwendungsbereiche

Off-Grid-Installation auf Wohnwagen, Wohnmobil, Gartenhaus, Hütte, Boot, Segelboot, Außenbeleuchtung usw.

Technische Daten

• Modell: SU-OM-190W (Artikelnummer 205316)
• Maximale Betriebsspannung (Vmp) 23,4 V
• Strom bei maximaler Leistung (Imp) 8,12 A
• Unbelastete Spannung (Voc) 27,6 V
• Kurzschlussstrom (Isc) 8,61 A
• Maximale Leistung (Pmax): 190 W (gemäß STC 1000 W/m² bei 25 °C)
• Modulwirkungsgrad: 19,97 %
• Gehäuse TPT / EVA / Zellen / EVA / Glas
• Frontglas: 3,2 mm hitzebeständiges, entspiegeltes, hagelbeständiges Glas
• Zelltyp: Monokristallin PERC 210,0 × 33,7 mm
• Anzahl der Zellen: 123 (3 x 41)
• Eloxierter Aluminiumlegierungsrahmen, doppelwandig
• Kabel: 900 mm / 4,0 mm² Ø
• Anschlussstück: MC4

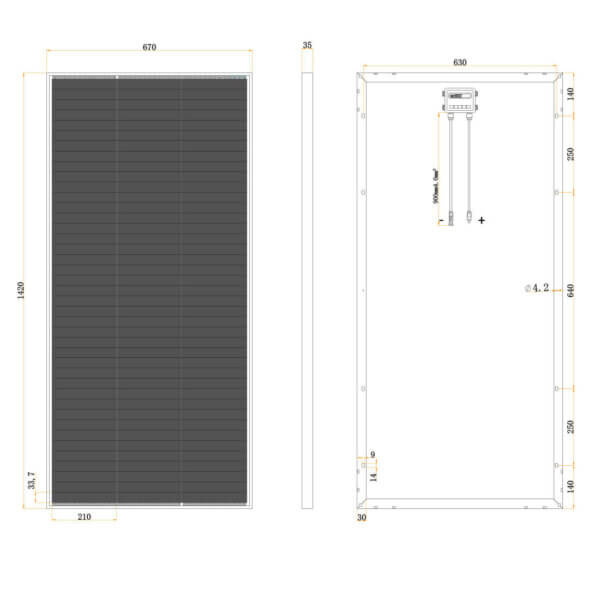

• Abmessungen des Moduls: 1420 x 670 x 35 mm (LxBxH)
• Gewicht: 12,00 kg
• Maximale Systemspannung 1000 V DC (IEC)
• Temperaturbereich Modul -40 °C bis +85 °C

Zertifiziert nach:

• CE
• ISO 9001/14001
• TÜV
• IEC 61215
• IEC 61730
• RoHS

Garantie:

• Leistungsgarantie: 15 Jahre (>90 %), 25 Jahre (>80 %)
• 10 Jahre Materialgarantie
